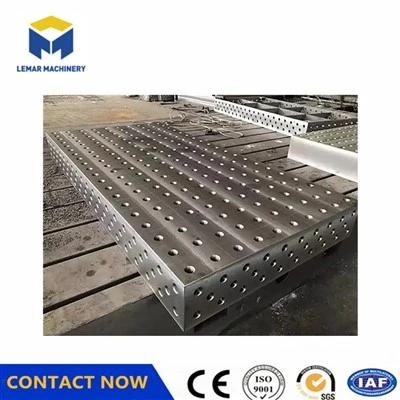

Sut i brofi cywirdeb bwrdd weldio 3D yn annibynnol

1. Archwiliad Gwastadedd (gan ddefnyddio lefel electronig neu blât pont + dangosydd deialu): Rhannwch y platfform yn grid 50mm × 50mm a mesurwch fesul pwynt ar hyd y cyfarwyddiadau X/Y.

Defnyddiwch lefel electronig (cywirdeb 0.01mm/m) i ddarllen y gwerth gogwyddo ar bob pwynt a'i drosi i wahaniaeth uchder. Dylai'r gwyriad uchaf fod yn Llai na neu'n hafal i 0.08mm/m².

Os ydych chi'n defnyddio cyfuniad dangosydd plât pont a deialu, symudwch y mesuriad ar hyd y canllaw a chofnodwch y rhediad. Nodwch unrhyw feysydd sy'n fwy na'r goddefiant.

2. Archwiliad Cywirdeb Twll Lleoli (PC Pin + Dangosydd Deialu): Dewiswch pin PC safonol φ28mm neu φ16mm a'i fewnosod yn y twll lleoli, gan sicrhau nad oes unrhyw llacrwydd sylweddol.

Gosodwch y dangosydd deialu i'r braced, gyda'r stiliwr yn cysylltu ag ochr y pin PC. Trowch ef yn araf un tro llawn a chofnodwch y gwerth rhedeg allan. Dylai fod yn Llai na neu'n hafal i ± 0.02mm.

Archwiliwch ddim llai na 10 twll ar hap, gan flaenoriaethu corneli a'r canol i sicrhau cysondeb cyffredinol.

3. T-Gwiriad Uniondeb a Chyfochredd slot: Defnyddiwch bren mesur a medrydd teimlo neu declyn archwilio arbennig i lithro ar hyd y slot T a gwirio lled y slot a phellter canol.

Dylid rheoli'r gwall paraleliaeth o fewn ±0.03mm. Dylai'r agoriad slot fod yn rhydd o burrs ac anffurfiad, gan sicrhau gweithrediad llithrydd llyfn.

4. Ailadrodd Gwiriad Cywirdeb Lleoliad (Modiwl Safonol + Mesur Uchder): Gosodwch sgwariau safonol, blychau sgwâr, ac ati, a defnyddiwch fesurydd uchder a mesurydd teimlad i wirio perpendicularity a gosod bylchau.

Ar ôl dadosod lluosog ac ail-gydosod, remeasure. Dylai'r gwyriad safle fod yn Llai na neu'n hafal i ± 0.1mm, a'r bwlch ar y cyd yn Llai na neu'n hafal i 0.03mm.

Gellir defnyddio darn gwaith safonol o ddimensiynau hysbys ar gyfer clampio prawf i wirio cysondeb ym mhob clampio.

5. Rhagofalon Amgylcheddol a Gweithredol: Cyn profi, sicrhewch fod yr arwyneb gwaith yn lân ac yn rhydd o olew, naddion metel, ac ati, er mwyn osgoi amhureddau sy'n effeithio ar y canlyniadau mesur.

Avoid operation in environments with large temperature differences (>10 gradd) neu ddirgryniad cryf i atal ehangu thermol a chrebachu neu ymyrraeth.

Rhaid graddnodi'r holl offer mesur i sicrhau dibynadwyedd data.
