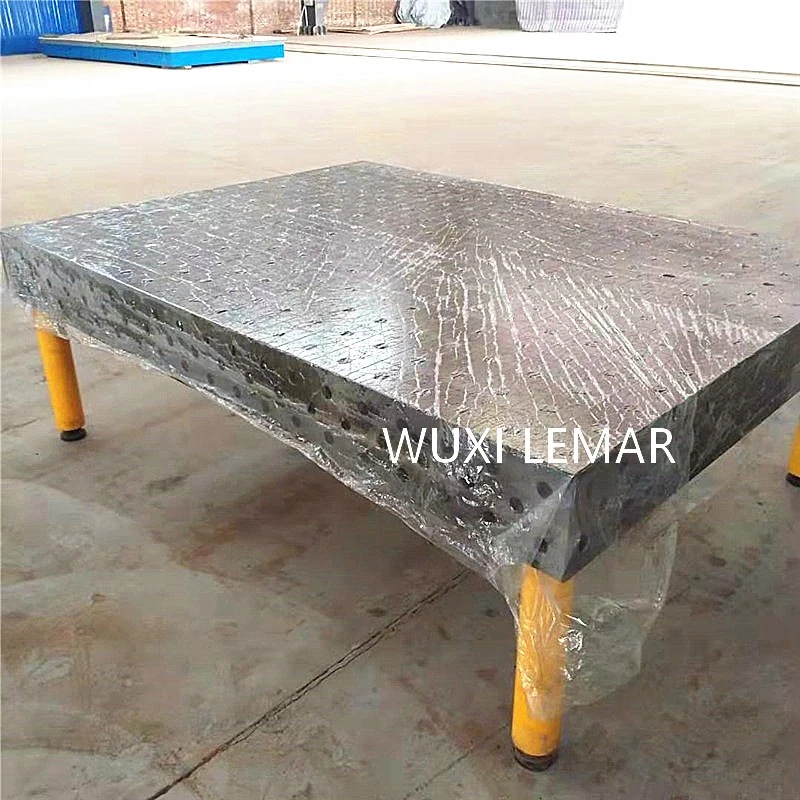

Tabl Haearn Bwrw Weldio 3D

1. Llwyfan Haearn Bwrw (Prif Llwyfan)
◦ Deunydd: Mae Tabl Haearn Bwrw Weldio 3D fel arfer wedi'i wneud o haearn bwrw llwyd cryfder uchel (HT250 neu HT300) neu haearn hydwyth (QT450). Mae gan y deunydd hwn anhyblygedd rhagorol, sefydlogrwydd, ymwrthedd gwisgo, ac eiddo amsugno sioc, gan sicrhau nad oes unrhyw anffurfiad o dan lwythi trwm a defnydd aml.

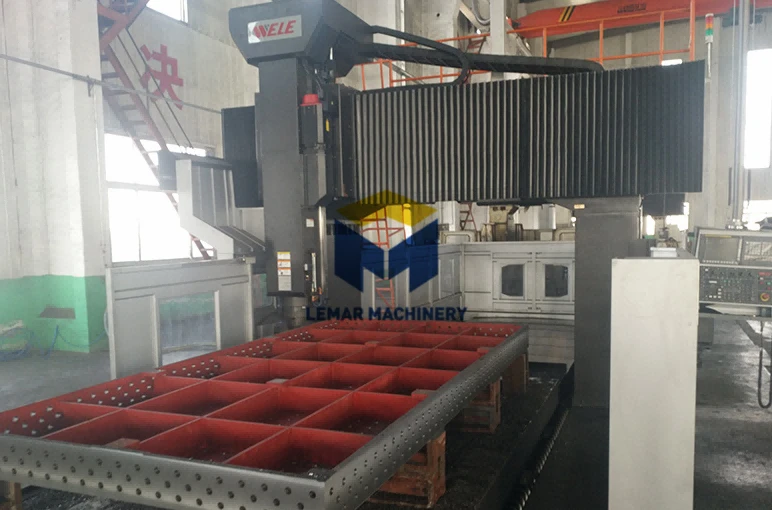

◦ Arwyneb Gweithio: Mae'r arwyneb gweithio yn cael ei felino a'i grafu'n fanwl gywir i sicrhau gwastadrwydd. Yn bwysicaf oll, mae'r arwyneb gweithio wedi'i orchuddio â system twll grid wedi'i threfnu'n rheolaidd ar fylchau penodol (fel 100mm x 100mm neu 50mm x 50mm). Mae'r tyllau hyn wedi'u safoni a'u defnyddio ar gyfer gosod ategolion amrywiol.
2. System Hole Grid
◦ Dyma graidd y system gyfan. Mae pob twll yn cynnwys twll diflas manwl a thwll wedi'i edafu. Defnyddir y twll diflasu i sicrhau union leoliad y pinnau lleoli a'r ategolion, a defnyddir y twll wedi'i edau ar gyfer cloi cryf.
3. Modiwlau Swyddogaethol (Ategolion)
◦ Rhannau Lleoli: Fel blociau lleoli, pinnau lleoli, blociau siâp V-, ac ati, a ddefnyddir i bennu lleoliad cywir y darn gwaith ar Dabl Haearn Bwrw Weldio 3D.
◦ Rhannau Clampio: Defnyddir clampiau cyflym amrywiol, clampiau troellog, platiau pwysau, ac ati, i wasgu'r darn gwaith yn gadarn ar y rhannau lleoli.
◦ Rhannau Ategol: Cefnogi colofnau o uchder amrywiol, padiau ongl, platiau ymestyn, ac ati, a ddefnyddir i gefnogi Tabl Haearn Bwrw Weldio 3D o wahanol uchderau ac onglau.
◦ Pinnau Cloi a Bolltau: Defnyddir i gloi'r holl ategolion yn gyflym ac yn gadarn ar dyllau grid y platfform.
