Llwyfan Weldio Panel Fflat 3D

Deunydd: Dur / haearn bwrw
Cais: Weldio a Chynnull
Proses: Peiriannu CNC
Triniaeth arwyneb: Arferol / Nitrid
Math: 3D
Brand: Lemar

Anfon ymchwiliad

Disgrifiad Cynnyrch

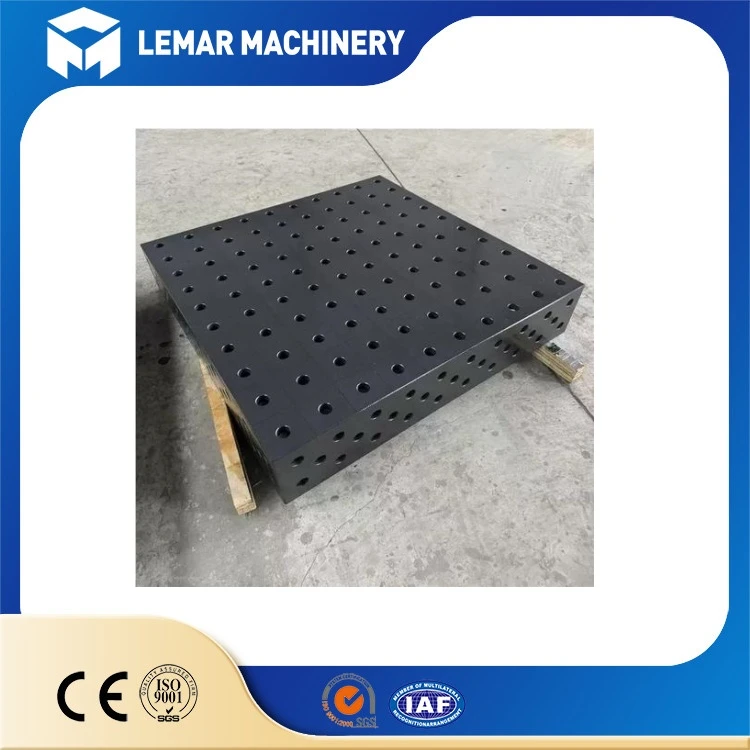

Llwyfan weldio 3D panel gwastad

Mae platfform weldio panel gwastad 3D yn system osod weldio fodiwlaidd, uchel-fanwl. Mae ei gydran graidd yn blatfform haearn bwrw neu ddur gyda grid safonol o dyllau (araeau sgwâr neu gylchol fel arfer), wedi'i ategu gan gyfres o leolwyr, clampiau, cynhalwyr a chaewyr addasadwy tri dimensiwn. Mae'r system hon yn caniatáu i weithwyr leoli a chlampio darnau gwaith o wahanol siapiau cymhleth yn gyflym ac yn gywir mewn gofod tri dimensiwn (echelinau X, Y, Z a chyfarwyddiadau cylchdro), gan ddarparu meincnod amlbwrpas a datrysiad gosod ar gyfer weldio, cydosod, archwilio, a phrosesau eraill.

Graddfa menter fawr

defnydd eang o dechnoleg

-gwasanaethau o ansawdd uchel wedi'u haddasu

Ansawdd uchel

danfoniad cyflym i'n dosbarthwyr globad

offer uwch

danfoniad cyflym i'n dosbarthwyr globad

tîm proffesiynol

danfoniad cyflym i'n dosbarthwyr globad

datrysiad -un stop

danfoniad cyflym i'n dosbarthwyr globad

Prif gydrannau

Corff Llwyfan: Yn nodweddiadol wedi'i gastio o haearn bwrw llwyd HT200/HT300 neu ddur Q355, straen-wedi'i leddfu gan anelio, a nitrid arwyneb (caledwch yn cyrraedd HRC35-45), gan ddarparu anhyblygedd uchel a gwrthsefyll traul. Mae meintiau cyffredin yn cynnwys 1000 × 1000mm a 1200 × 1200mm, a gellir eu cydosod yn fodiwlaidd i feinciau gwaith all-fawr.

System Twll Safonol: Mae'r arwyneb gweithio a'r pedair ochr wedi'u gorchuddio'n ddwys â thyllau lleoli safonol Φ16/Φ28mm, gyda bylchau twll o 50mm/100mm, a ddefnyddir ar gyfer lleoli a chysylltu ategolion. Gall cywirdeb lleoli gyrraedd ± 0.05mm.

Ategolion Swyddogaethol: Gan gynnwys blociau lleoli, blociau V, clampiau cyflym, uchder-traed cynnal addasadwy, ac ati, y gellir eu cyfuno'n gyflym i gyflawni lleoli tri dimensiwn a chlampio darnau gwaith.

Addasiad Cymorth: Mae gan y gwaelod bolltau lefelu addasadwy ar gyfer graddnodi lefel y platfform, gan sicrhau gwall gwastadrwydd cyffredinol o Llai na neu'n hafal i 0.08mm/m.

Cyfres Cynnyrch

cyfres D16

Diamedr Twll (D): Φ16mm (Goddefgarwch φ16.065 - φ16.149mm)
Cae Twll: 50±0.05mm
Llinellau Grid: 50 × 50mm
Cywirdeb Lleoliad: ±0.05mm
Uchder ochr: 100mm / 150mm
Gwastadedd: Llai na neu'n hafal i 0.1mm/m
Perpendicularity: 0.05mm/200mm
Caledwch Arwyneb: HRC45 (ar ôl triniaeth nitriding)
Garwedd wyneb: Ra3.2μm

cyfres D28

Agorfa (D): Φ28mm (Goddefgarwch φ28.065 - φ28.149mm)
Bwlch twll: 100 ± 0.05mm
Llinellau Grid: 100 × 100mm
Cywirdeb Lleoliad: ±0.05mm
Uchder ochr: 200mm
Gwastadedd: Llai na neu'n hafal i 0.1mm/m
Perpendicularity: 0.05mm/200mm
Caledwch Arwyneb: HRC42-52 (ar ôl triniaeth nitriding)
Garwedd wyneb: Ra3.2μm

Paramedrau technegol craidd

Cywirdeb Lleoliad: Cywirdeb lleoli system twll ±0.02-±0.05mm, cywirdeb lleoli pwynt splicing o fewn ±0.05mm, gan sicrhau datwm weldio manwl gywir.
Gwastadedd: Gradd fanwl uchel - hyd at ± 0.03mm, gradd safonol ±0.05mm, sy'n addas ar gyfer gwahanol ofynion cywirdeb weldio.
Cynhwysedd Llwyth: Yn dibynnu ar faint a deunydd, mae cynhwysedd llwyth modiwl sengl yn amrywio o gannoedd cilogram i sawl tunnell, a gall ddarparu ar gyfer weldio darnau gwaith mawr ar ôl splicing.
Caledwch Arwyneb: HRC35-45 ar ôl triniaeth nitriding, gyda gwrthiant gwisgo fwy na 3 gwaith yn fwy na llwyfannau cyffredin.

Manteision a Nodweddion Craidd

Hyblygrwydd ac Ailgyflunio Hynod Uchel:
Gall un platfform wasanaethu darnau gwaith o wahanol siapiau a meintiau, gan addasu'n berffaith i fodelau gweithgynhyrchu modern gydag amrywiaeth uchel, sypiau bach, a chymhlethdod uchel (fel peiriannau adeiladu, cludo rheilffyrdd, awyrofod, offer trwm, fframiau robotiaid, ac ati).
Mae'n llwyr ddatrys problemau cylchoedd dylunio a gweithgynhyrchu hir, costau uchel, gofynion gofod storio mawr, a darfodiad ar newidiadau cynnyrch sy'n gysylltiedig â "gosodiadau weldio pwrpasol" traddodiadol.

Cywirdeb ac Ailadrodd Ardderchog:
Mae gan y platfform ei hun drachywiredd uchel (gwastadedd, bylchau tyllau), ac mae'r holl gydrannau'n cael eu cynhyrchu i fanylebau safonol, gan sicrhau cywirdeb lleoli ailadroddadwy ar gyfer pob gweithrediad clampio (yn nodweddiadol ± 0.05mm i ± 0.1mm).
Mae'n darparu meincnod lleoli workpiece perffaith a chyson ar gyfer robotiaid weldio neu orsafoedd weldio awtomataidd.

Rheoli anffurfiad Weldio yn Effeithiol:
Trwy drefnu tri phwynt cymorth y gellir eu haddasu'n ddimensiwn yn rhesymegol, gellir gosod y darn gwaith yn anhyblyg a'i anffurfio ymlaen llaw, gan leihau'n fawr anffurfiad thermol yn ystod y broses weldio a gwella cysondeb dimensiwn y cynnyrch.

Gwell Effeithlonrwydd Cynhyrchu yn Sylweddol:
Mae cyflymder clampio ddwsinau o weithiau'n gyflymach na gwneud gosodiadau pwrpasol, gan fyrhau'r amser paratoi cynhyrchu.
Mae'n lleihau dibyniaeth ar brosesau marcio a mesur, gan ostwng y trothwy technegol ar gyfer gweithredwyr.
Mae'n gosod y sylfaen ar gyfer safoni a modiwleiddio prosesau cynhyrchu.

Buddion Economaidd-Tymor Hir:
Er bod y buddsoddiad cychwynnol yn uwch nag un gêm bwrpasol, oherwydd y gellir ei ailddefnyddio'n ddiderfyn, mae cyfanswm y gost yn llawer is na dylunio a gweithgynhyrchu gosodiadau pwrpasol yn barhaus yn y tymor hir.

Ymrwymiad Ansawdd Cynnyrch

Fel gwneuthurwr proffesiynol o lwyfannau weldio 3D panel fflat, mae ein hystod gyfan o lwyfannau weldio Flat Panel 3D wedi pasio prawf ardystio CE trwyadl. O ddewis deunydd crai a chastio manwl gywir i driniaeth nitriding a phrosesu system twll, mae pob proses yn bodloni safonau diogelwch peiriannau a manylebau ansawdd yr Undeb Ewropeaidd.
Yn seiliedig ar haearn bwrw cryfder uchel HT300, ac yn cynnwys lleoliad twll manwl ± 0.05mm, mae caledwch yr wyneb yn cyrraedd HRC45, ac mae ei wrthwynebiad gwisgo a'i wrthwynebiad trawiad yn llawer uwch na safonau'r diwydiant. P'un ai ar gyfer swp-gynhyrchu hyblyg bach i ganolig neu weldio manwl gywir o weithfannau mawr, mae ein platfformau yn darparu ansawdd sefydlog a dibynadwy, gan adeiladu sylfaen gadarn o drachywiredd ar gyfer eich llinell gynhyrchu.
Mae dewis ansawdd ardystiedig CE yn golygu dewis sicrwydd proffesiynol a gydnabyddir yn rhyngwladol a dyfodol o-gynhyrchu effeithlon a chost isel!

Gwasanaeth ar ôl{0}}werthu

Cyfnod Gwarant: 12 mis ar gyfer y peiriant cyfan (o'r dyddiad derbyn), gyda gwarant estynedig o 24 mis ar gyfer wyneb gwaith craidd a strwythur system twll. Mae gan rannau traul (fel pinnau lleoli a phlygiau twll) warant 3 mis.
Cwmpas Gwarant: Yn ymdrin â materion ansawdd cynnyrch (fel drifft cywirdeb sefyllfa twll, anffurfiad anesboniadwy o'r arwyneb gwaith, ac ati). Mae'r cynnyrch yn cael ei gynhyrchu o dan reolaeth ansawdd llym yn unol â systemau ardystio ISO 9001 a CE. Darperir rhannau sbâr ffatri gwreiddiol am ddim a gwasanaethau atgyweirio yn ystod y cyfnod gwarant.
Gwaharddiadau: Nid yw'n cynnwys difrod a achosir gan weithrediad amhriodol, addasiadau anawdurdodedig, methiant i ddilyn gweithdrefnau cynnal a chadw, a force majeure. Cyfeiriwch at y cytundeb gwarant cynnyrch am fanylion.

FAQ

cwestiynau cyffredin

Gwybodaeth am y System mainc weldio twll 28mm.

C: 1.Q: Beth yw maint archeb lleiaf (MOQ) ar gyfer eich cynhyrchion? Ydych chi'n derbyn archebion sampl?

A: Y MOQ ar gyfer llwyfannau maint safonol yw 1 set, ac rydym yn cefnogi archebion sampl i gwsmeriaid newydd brofi'r ansawdd. Ar gyfer cynhyrchion wedi'u haddasu, mae'r MOQ yn cael ei bennu yn ôl y cynllun penodol. Rydym yn cynnig prisiau gwerthu uniongyrchol ffatri ffafriol, a po fwyaf yw maint yr archeb, yr uchaf yw'r gostyngiad.

C:2.Beth yw mantais graidd eich llwyfan weldio 3D panel gwastad o'i gymharu â thablau weldio traddodiadol?

A: Mae gan ein cynnyrch dair mantais graidd. Yn gyntaf,cynhyrchu hyblyg- gall un set o blatfform baru gweithfannau lluosog ag ategolion modiwlaidd, gan leihau 90% o fuddsoddiad mewn gosodiadau arbennig. Yn ail,cywirdeb uchel- cywirdeb lleoli'r system twll yw ±0.02-±0.05mm, sy'n sicrhau cysondeb y rhannau weldio. Yn drydydd,bywyd gwasanaeth hir- mae'r arwyneb yn cael ei nitridio i gyrraedd caledwch HRC35-45, sydd 3 gwaith yn fwy gwrthsefyll traul na llwyfannau traddodiadol. Mae'r holl gynhyrchion wedi mynd heibioArdystiad CE, gan gydymffurfio'n llawn â safonau diogelwch yr UE.

C:3.Beth am yr amser dosbarthu a'r modd cludo?

A: Amser dosbarthu cynhyrchion safonol yw 15-25 diwrnod gwaith, ac amser dosbarthu cynhyrchion wedi'u haddasu yw 20-25 diwrnod gwaith. Rydym yn cydweithio â chwmnïau logisteg rhyngwladol proffesiynol i ddarparu dulliau cludo môr, awyr a chyflym. Gallwn ddanfon y nwyddau i'ch porthladd neu gyfeiriad dynodedig, a bod yn gyfrifol am y datganiad allforio a'r dogfennau clirio tollau.

C:4.Beth yw cywirdeb lleoli y llwyfan? A all fodloni'r gofynion weldio manwl uchel?

A: Cywirdeb lleoli system twll safonol ein platfform yw ± 0.02 - ± 0.05mm, ac mae'r gwall gwastadrwydd yn Llai na neu'n hafal i 0.08mm / m. Gall ddiwallu anghenion weldio manwl uchel diwydiannau megis strwythur dur, cludo rheilffyrdd a pheiriannau peirianneg. Mae'r dyluniad splicing modiwlaidd hefyd yn sicrhau bod cywirdeb lleoli'r rhan splicing o fewn ± 0.05mm, heb wall cronnus.

C:5.Beth yw gwarant gwasanaeth ôl-werthu?

Rydym yn darparuGwasanaeth gwarant 12 mis am ddimar gyfer prif gorff y platfform. Yn ystod y cyfnod gwarant, os oes unrhyw broblem ansawdd wedi'i hachosi gan ffactorau nad ydynt yn-dynol, byddwn yn darparu rhannau newydd am ddim neu ar{-gynnal a chadw'r safle. Rydym hefyd yn darparu cymorth technegol gydol oes, gan gynnwys canllawiau gosod platfform, hyfforddiant defnyddio ac amnewid ategolion.

C:6.Sut mae byrddau weldio patrwm tyllau mawr 28mm maint yn cael eu cludo? A oes risg o ddifrod yn ystod llongau tramor?

A: Mae cludiant domestig yn defnyddio wagenni fforch godi a thryciau gwely gwastad, tra bod cludiant tramor yn defnyddio cynwysyddion gyda phaledi pren i ddiogelu'r nwyddau. Mae wyneb y bwrdd wedi'i orchuddio â ffilm amddiffynnol, mae plygiau amddiffynnol wedi'u gosod ar y tyllau, ac mae'r corneli wedi'u lapio â stribedi gwrth-wrthdrawiad. Yn ogystal, prynir yswiriant cludo, felly os bydd unrhyw ddifrod yn digwydd yn ystod cludiant, bydd atgyweirio neu amnewid am ddim yn cael ei ddarparu.
