Tabl Weldio Precision 3D Ar Werth

Deunydd: Dur / haearn bwrw
Cais: Weldio a Chynnull
Proses: Peiriannu CNC
Triniaeth arwyneb: Arferol / Nitrid
Math: 3D
Brand: Lemar

Anfon ymchwiliad

Disgrifiad Cynnyrch

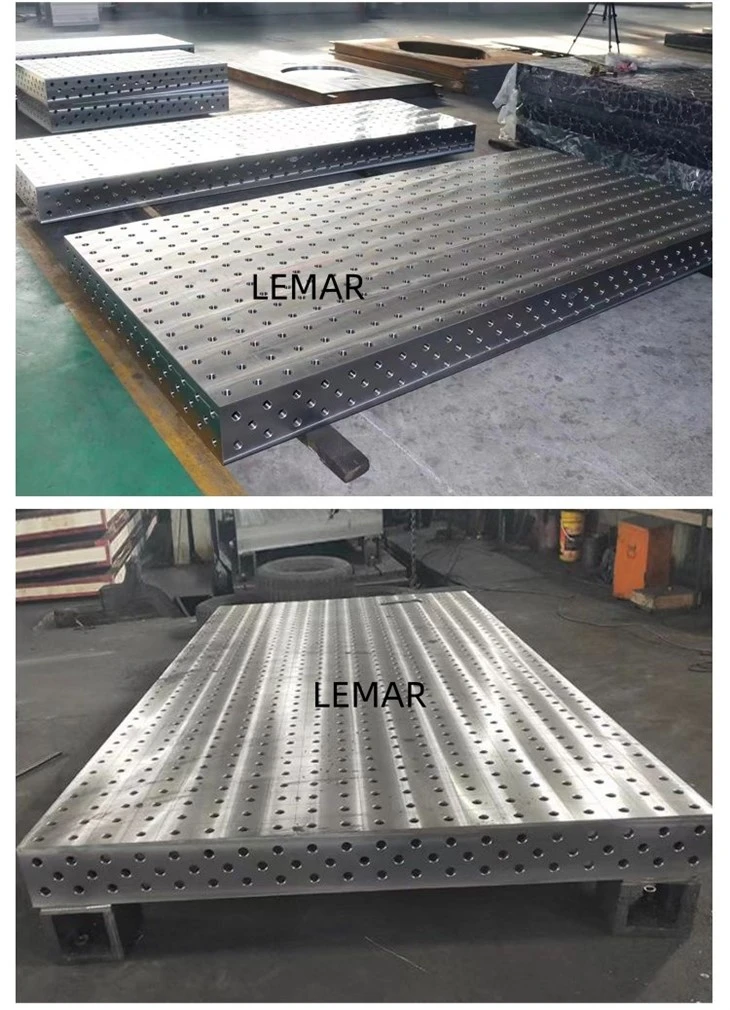

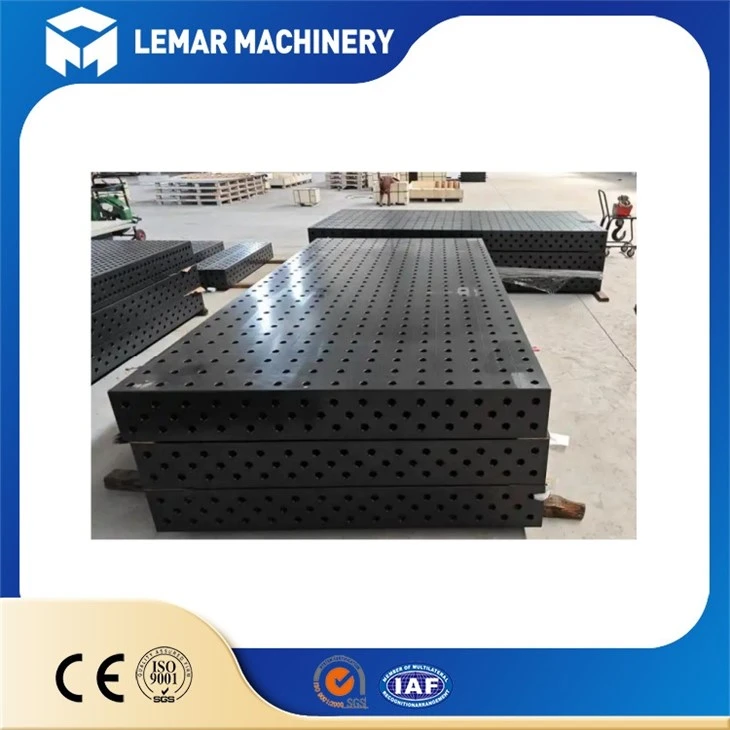

Tabl Weldio Precision 3D Ar Werth

Mae'r Tabl Weldio Precision 3D ar Werth yn blatfform gosod modiwlaidd ar gyfer prosesau weldio metel. Yn cynnwys lleoliad manwl uchel, dyluniad modiwlaidd, a galluoedd clampio cyfeiriadol aml--, mae'n addas ar gyfer cymwysiadau weldio manwl uchel mewn diwydiannau fel modurol, awyrofod a pheiriannau trwm. Mae'n cefnogi gosodiad gosodiadau cyflym wrth sicrhau cywirdeb a chysondeb weldio.

Graddfa menter fawr

defnydd eang o dechnoleg

-gwasanaethau o ansawdd uchel wedi'u haddasu

Ansawdd uchel

danfoniad cyflym i'n dosbarthwyr globad

offer uwch

danfoniad cyflym i'n dosbarthwyr globad

tîm proffesiynol

danfoniad cyflym i'n dosbarthwyr globad

datrysiad-un stop

danfoniad cyflym i'n dosbarthwyr globad

Manylebau

Mae Tablau Weldio Precision 3D ar Werth ar gael mewn dwy brif gyfres: D16 a D28. Mae'r gyfres D28 yn defnyddio system twll grid Φ28mm, sy'n cynnwys strwythur cadarn a chynhwysedd cludo llwyth eithriadol. Fe'i cynlluniwyd yn benodol ar gyfer weldio a chydosod darnau gwaith mawr a thrwm, gan ei wneud yn ddewis clasurol ar gyfer diwydiant trwm. Mae'r gyfres D16, ar y llaw arall, yn defnyddio system twll grid Φ16mm mwy manwl gywir gyda bylchiad tyllau llai a modiwlau mwy cryno ac ysgafn. Mae hyn yn caniatáu lleoli a chlampio hynod fân a chymhleth, gan ei wneud yn arbennig o addas ar gyfer darnau gwaith bach i ganolig sydd angen manylder uchel, fel y rhai yn y diwydiannau awyrofod ac offer manwl. Mae'r ddwy gyfres yn seiliedig ar ddyluniad modiwlaidd, gan ddefnyddio systemau tyllau manwl safonol, uchel a gosodiadau amrywiol i gyflawni clampio manwl gywir, di-straen ac ailadroddadwy o weithfannau o unrhyw gyfeiriad, gan newid patrwm offer weldio a gweithgynhyrchu traddodiadol yn sylfaenol.

Paramedrau technegol (manylebau cyffredin, addasu ar gael)

1. Dimensiynau a Manylebau
Meintiau safonol: 1000mm × 1500mm, 1500mm × 2000mm, 2000mm × 3000mm, ac ati;
Meintiau personol: Gellir addasu hyd, lled ac uchder yn ôl maint gweithfan y cwsmer i addasu i gynlluniau llinell gynhyrchu arbennig.
2. Manylion Twll
Diamedr twll: Yn bennaf D16 (16mm) a D28 (28mm);
Bwlch twll: grid 50mm × 50mm (prif ffrwd), mae rhai yn 100mm × 100mm;
Dyfnder twll: Trwy-dwll neu dwll dall, yn bodloni gofynion gosod gosodiadau gwahanol.
3. Dangosyddion Cywirdeb
Gwastadedd: Llai na neu'n hafal i 0.05mm/m²;
Goddefgarwch sefyllfa twll: ±0.02mm;
Perpendicwlar: Llai na neu'n hafal i 0.03mm/m, gan sicrhau lleoliad tri dimensiwn cywir.
4. Triniaeth Arwyneb
Triniaeth nitriding: Yn gwella caledwch (HV800+) a gwrthsefyll traul, ac yn darparu ymwrthedd cyrydiad;
Triniaeth quenching: Caledwch wyneb HRC50-60, gwrthsefyll anffurfiad thermol.

Diffiniadau Craidd a Lleoliad

1. Hanfod: Llwyfan gosodiadau weldio gradd diwydiannol sy'n defnyddio system tyllau grid manwl gywir ar y bwrdd a'r ochrau (fel y system tyllau D16/D28, fel arfer gyda gridiau 50mm × 50mm neu 100mm × 100mm) i leoli a chlampio darnau gwaith yn gyflym mewn gofodau cynhyrchu X/Y dimensiwn tri dimensiwn a thraddodiadol penodol i osod offer newydd a gosodion hyblyg traddodiadol. amrywiaethau lluosog a sypiau bach.
2. Gwerth Craidd: Yn gwella cywirdeb weldio (yn lleihau gwyriadau dimensiwn), yn byrhau amser newid gosodiadau (gwella effeithlonrwydd cynhyrchu), yn lleihau cost gosodiadau pwrpasol (ailddefnyddio modiwlaidd), ac yn sicrhau cysondeb weldio (addas ar gyfer cynhyrchu màs).

Prif nodweddion a manteision

1. Ailadrodd a Chysondeb Eithriadol: Ar ôl lleoli ac aliniad cychwynnol, gellir cofnodi'r cynllun offer gan ddefnyddio cyfesurynnau safonol. Wrth gynhyrchu rhannau tebyg yn y dyfodol, gellir adfer yr offer yn gyflym, gan gyflawni amser gosod "sero" a sicrhau cysondeb dimensiwn cyflawn ar gyfer swp-gynhyrchu.

2. Straen-Clampio Rhydd: Mae clampio hyblyg a manwl gywir o gyfeiriadau lluosog yn osgoi neu'n lleihau anffurfiad y gweithle a achosir gan rymoedd clampio, sy'n arbennig o bwysig ar gyfer rhannau muriog tenau a chydrannau manwl gywir.

3. Hyblygrwydd ac Effeithlonrwydd Eithriadol: Gall un system ddisodli nifer fawr o osodiadau pwrpasol wedi'u haddasu ar gyfer cynhyrchion sengl. Trwy gydosod cydrannau modiwlaidd yn gyflym, gall addasu i ddarnau gwaith o wahanol siapiau a meintiau, gan leihau'r amser paratoi offer yn sylweddol (80% -90%), gan ei wneud yn ddelfrydol ar gyfer modelau gweithgynhyrchu hyblyg gyda nifer o fathau o gynnyrch a meintiau swp bach.

4. Integreiddio Amlswyddogaethol: Yn ogystal â weldio, fe'i defnyddir yn helaeth mewn archwilio a mesur, cydosod, torri metel (fel llwyfan sylfaen), a chymwysiadau robotig. Mae'n seilwaith craidd ar gyfer adeiladu systemau gweithgynhyrchu hyblyg modern.

5. Gwell Ansawdd Cynnyrch: Trwy osod a chlampio manwl gywir, mae'n rheoli anffurfiad weldio yn effeithiol ac yn sicrhau hygyrchedd weldio, gan wella cywirdeb ac ansawdd dimensiwn y cynnyrch yn sylweddol.

sicrwydd ansawdd

Rydym yn deall, yn y sector diwydiannol, lle mae cywirdeb a dibynadwyedd eithaf yn hollbwysig, bod ardystiad awdurdodol yn siarad yn uwch na mil o eiriau. Nid addurniadol yn unig yw pob tystysgrif yr ydym wedi'i hennill - boed yn ardystiad system ansawdd rhyngwladol ISO, cyfarwyddebau diogelwch CE, neu adroddiadau profi manwl ar lefel genedlaethol trwyadl, ond yn hytrach yn archwiliad dwys a chymeradwyaeth ddifrifol o bob agwedd ar ein cynnyrch, o ddylunio a dewis deunyddiau i weithgynhyrchu manwl gywir.

Gyda'i gilydd, maen nhw'n adrodd stori graidd: mae ein Tabl Weldio Precision 3D (cyfres D16/D28) wedi'i eni o system gwbl ddibynadwy a ddilysir dro ar ôl tro. Mae pob agwedd ar wastatrwydd y pen bwrdd manwl uchel, goddefiannau microsgopig pob twll grid, a chadernid a chyfnewidioldeb pob gosodiad modiwlaidd, i gyd yn cyrraedd safonau trwyadl, gan sicrhau eich bod yn derbyn nid llwyfan yn unig, ond meincnod sefydlog a dibynadwy ar gyfer gweithgynhyrchu manwl gywir.

Mae dewis ni yn golygu dewis rhagoriaeth wiriadwy. Gadewch i'n hardystiadau awdurdodol ddangos sut yr ydym yn trawsnewid dur yn safonau, a sut yr ydym yn llunio ein haddewidion yn fanwl gywirdeb ac effeithlonrwydd digyfaddawd ar eich llinell gynhyrchu.

Cludiant allforio

1. Dogfennaeth Broffesiynol a Chymorth Clirio Tollau:
Rydym yn darparu pecyn dogfennaeth allforio cyflawn a chywir, gan gynnwys:
Anfoneb Masnachol
Rhestr Pacio
Bill of Lading
Tystysgrif Tarddiad
Copïau o ddogfennau cynnyrch fel ardystiad CE a thystysgrifau ansawdd sy'n bodloni gofynion cyrchfan
Polisi yswiriant cludiant yswiriedig (yn ôl eich gofynion)

Mae ein tîm logisteg profiadol yn gyfarwydd â gofynion clirio tollau marchnadoedd mawr a gallant roi'r gefnogaeth ddogfennaeth angenrheidiol i chi i sicrhau proses esmwyth.

2. Ein Hymrwymiad:
Tracio -amser real: Byddwn yn darparu rhif olrhain fel y gallwch olrhain statws eich nwyddau trwy gydol y broses gyfan.
Diogelwch yn Gyntaf: Rydym ond yn cydweithredu â blaenwyr cludo nwyddau rhyngwladol ag enw da sydd â phrofiad o drin offer trwm a manwl gywir.

Gwasanaeth ar ôl-werthu

Mae'r strwythur craidd wedi'i gwmpasu gan warant 3 blynedd, gan gynnwys cydrannau allweddol fel y bwrdd bwrdd a'r ffrâm cynnal. Bydd methiannau a achosir gan ddylunio cynnyrch, gweithgynhyrchu, neu ddiffygion materol yn cael eu trwsio neu eu disodli yn rhad ac am ddim.
Mae gan rannau traul (fel pinnau lleoli a safnau clamp) warant 6-12 mis. Bydd rhai newydd yn cael eu darparu am ddim yn ystod y cyfnod gwarant, ac eithrio difrod a achosir gan gamgymeriad dynol, gweithrediad amhriodol, neu force majeure.
Mae pob cynnyrch yn cael ei brofi'n drylwyr cyn gadael y ffatri i sicrhau cyfradd derbyn danfoniad 100%. Mae'r cyfnod gwarant yn dechrau o ddyddiad derbyn yr offer.
