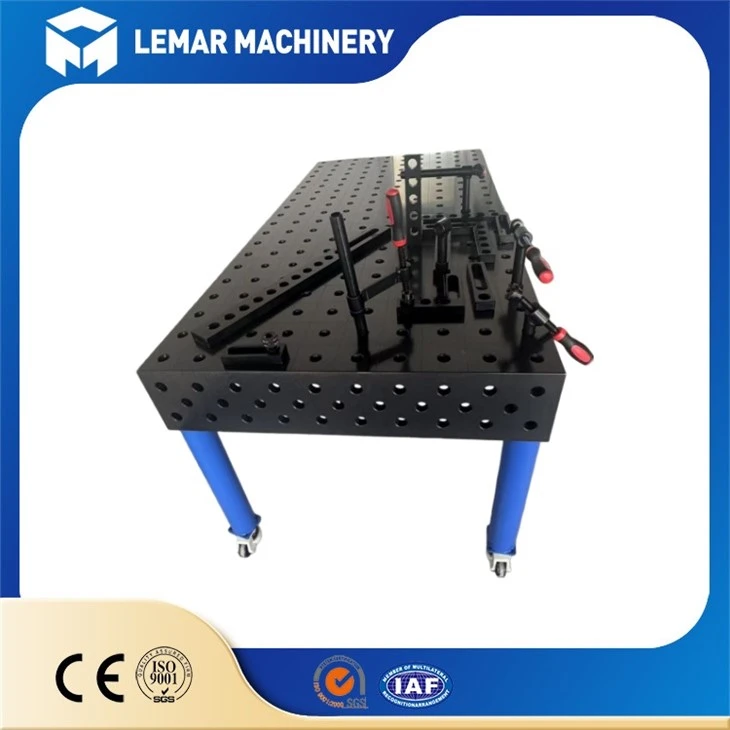

Tabl Gosodion Gwaith Dur Strwythurol
Cais: Weldio a Chynnull
Proses: Peiriannu CNC
Triniaeth arwyneb: Arferol / Nitrid
Math: 3D
Brand: Lemar
Disgrifiad Cynnyrch
|
Tabl Gosodion Gwaith Dur Strwythurol |
Mae Tabl Gosodiadau Gwaith Dur Strwythurol (cryfder uchel ac uchel-gweithred modiwlaidd manwl uchel a ddyluniwyd yn benodol ar gyfer weldio, cydosod, alinio ac archwilio strwythurau metel trwm fel strwythurau dur, peiriannau adeiladu, llongau a chydrannau pontydd) yn blatfform sy'n defnyddio dur strwythurol i greu arwyneb clampio sefydlog ac sydd wedi'i gyfarparu â systemau tyllau / systemau slotiau pwrpasol i gyflawni gosodiadau tyllau / systemau slotiau traddodiadol i gyflawni gosodiadau gosod / slotiau gwaith traddodiadol. ar gyfer cynhyrchu gwahanol fathau o weithfeydd mawr, mawr a thrwm.
Graddfa menter fawr
defnydd eang o dechnoleg
-gwasanaethau o ansawdd uchel wedi'u haddasu
Ansawdd uchel
danfoniad cyflym i'n dosbarthwyr globad
offer uwch
danfoniad cyflym i'n dosbarthwyr globad
tîm proffesiynol
danfoniad cyflym i'n dosbarthwyr globad
datrysiad-un stop
danfoniad cyflym i'n dosbarthwyr globad
Cyfres Cynnyrch
cyfres D16
Diamedr Twll (D): Φ16mm (Goddefgarwch φ16.065 - φ16.149mm)
Cae Twll: 50±0.05mm
Llinellau Grid: 50 × 50mm
Cywirdeb Lleoliad: ±0.05mm
Uchder ochr: 100mm / 150mm
Gwastadedd: Llai na neu'n hafal i 0.1mm/m
Perpendicularity: 0.05mm/200mm
Caledwch Arwyneb: HRC45 (ar ôl triniaeth nitriding)
Garwedd wyneb: Ra3.2μm
cyfres D28
Agorfa (D): Φ28mm (Goddefgarwch φ28.065 - φ28.149mm)
Bwlch twll: 100 ± 0.05mm
Llinellau Grid: 100 × 100mm
Cywirdeb Lleoliad: ±0.05mm
Uchder ochr: 200mm
Gwastadedd: Llai na neu'n hafal i 0.1mm/m
Perpendicularity: 0.05mm/200mm
Caledwch Arwyneb: HRC42-52 (ar ôl triniaeth nitriding)
Garwedd wyneb: Ra3.2μm
Strwythur craidd a deunydd
Arwyneb gwaith (man gweithio craidd)
1.Deunydd: C355 uchel-cryfder plât dur adeileddol, trwch 12-25mm, wedi'u peiriannu / wedi'u peiriannu'n fanwl, gwastadrwydd Llai na neu'n hafal i 0.1mm/m.
2. Triniaeth arwyneb: Nitriding / diffodd / sgwrio â thywod + paent gwrth-rhwd, gwrthsefyll tasgu weldio, gwrthsefyll traul, gwrth-rhwd.
Ffrâm (Llwyth-dwyn a Sicrwydd Anhyblygrwydd)
1.Deunydd: I-dur trawst, H-dur trawst,-tiwb sgwâr â waliau trwchus (100×100×5mm+), wedi'i weldio'n llawn, gydag asennau/asennau atgyfnerthu mewnol i sicrhau nad oes unrhyw anffurfiad o dan-lwythi trwm hirdymor.
Anhyblygrwydd 2.Overall: Mae'r ffrâm wedi'i chysylltu'n anhyblyg â'r countertop, gan wrthsefyll dirdro ac effaith, sy'n gallu dwyn 1-10 tunnell fesul metr sgwâr.
Atodiadau modiwlaidd (ar gyfer cyflawni clampio hyblyg)
1. Elfennau lleoli: pinnau lleoli, blociau lleoli, mesuryddion ongl, blociau cyfeirio (cywirdeb lleoli ailadroddadwyedd ±0.1mm).
2. Elfennau clampio: clampiau cyflym, gosodiadau sgriw, blociau cywasgu, clampiau F, clampiau math C, gosodiadau pŵer hydrolig/aer.
3. Elfennau ategol: traed cymorth, breichiau estyn, seddi cylchdroi, blociau cysylltiad (ar gyfer unedau lluosog i'w cysylltu), crogfachau offer, droriau / byrddau haenau storio.
Swyddogaethau craidd a manteision
1.Anhyblygrwydd uchel a-capasiti llwyth trwm
Mae'r strwythur cyffredinol wedi'i wneud o ddur, sy'n gallu dwyn llwythi sy'n amrywio o 1000 i 10,000 kg fesul metr sgwâr. Mae'n addas ar gyfer strwythurau dur trwm, siasi peiriannau adeiladu, adrannau llongau, a chydrannau llwyth mawr eraill.
2. Cywirdeb Uchel a Chysondeb
Mae gwastadrwydd y pen bwrdd yn Llai na neu'n hafal i 0.1mm / m, cywirdeb lleoli'r system dwll yw ± 0.05mm, gan sicrhau cysondeb dimensiynau cydosod a weldio y darnau gwaith.
3. Clampio Hyblyg pum-ochr / Aml- (Pwynt Gwerthu Craidd)
Mae tyllau wedi'u dosbarthu'n gyfartal ar y pen bwrdd a phob un o'r pedwar arwyneb, sy'n galluogi clampio gofod tri dimensiwn ac yn addas ar gyfer cydrannau adeileddol tri dimensiwn (megis dur siâp H, colofnau math blwch, cyplau).
4. Newid cyflym a chynhyrchu effeithlon
Mae'r amser ar gyfer clampio'r darn gwaith wedi'i leihau o sawl diwrnod i 10-30 munud, ac mae'r cylch cynhyrchu prawf ar gyfer cynhyrchion newydd wedi'i fyrhau dros 80%.
5. Diogelwch a Gwydnwch
Mae'r strwythur yn sefydlog, gan atal tipio ac ysgwyd. Mae'n fwy diogel ar gyfer gweithrediadau llwythi trwm.
Mae'r wyneb yn gwrthsefyll tasgu a rhwd, gyda hyd oes o 10 mlynedd neu fwy, ac mae'r gost cynnal a chadw yn isel.
Meini prawf dethol
Dewiswch y pen bwrdd yn seiliedig ar faint y workpiece: Os yw maint mwyaf y darn gwaith yn Llai na neu'n hafal i 80% o faint y pen bwrdd, dewiswch y math sydd wedi'i ymgynnull; ar gyfer workpieces mawr, dewiswch y math ymgynnull.
Dewiswch y capasiti cario llwyth yn seiliedig ar y pwysau: Os yw cyfanswm pwysau'r darn gwaith yn Llai na neu'n hafal i 70% o'r llwyth graddedig -gynhwysedd dwyn y pen bwrdd, gadewch ymyl diogelwch.
Dewiswch y ffurfweddiad yn seiliedig ar y gofynion manwl gywir: Ar gyfer weldio manwl gywir, dewiswch ben bwrdd gyda gwastadrwydd o Llai na neu'n hafal i 0.05mm / m a thriniaeth nitriding; ar gyfer prosesu trwm a garw, dewiswch y model sylfaenol.
Ffurfweddiad atodiad: Daw'r Tabl Gosodion Gwaith Dur Strwythurol yn safonol gyda phinnau lleoli, prennau mesur ongl, a chlampiau cyflym; ar gyfer llwythi trwm, dewiswch clampiau hydrolig a chynhalwyr ategol.
addasu swyddogaeth
Ychwanegu -slotiau siâp T: Prosesu slotiau siâp T ar y countertop, sy'n gydnaws â gosodiadau siâp T traddodiadol, gan fodloni gofynion cydweddoldeb offer cwsmeriaid presennol.
Integreiddio gosodiadau hydrolig/aer-hydrolig: Ar gyfer -gweithdrefnau safonol ar raddfa fawr, ffurfweddwch system clampio awtomatig i wella effeithlonrwydd cydosod.
Gosodwch fyrddau haenau storio/raciau offer: Hwyluso storio offer yn y gweithdy ac arbed lle.
Amdanom ni
Canolbwyntio ar bwyntiau poen prosesu trwm, ailddiffinio safonau effeithlonrwydd offer. Mae Tabl Gosodiadau Gwaith Dur Strwythurol WUXI LEMAR, gyda'i allu cario llwyth rhagorol, clampio aml-ongl, a chysylltiad di-dor, yn disodli gosodiadau pwrpasol traddodiadol, gan fyrhau'r cylch offer yn sylweddol a lleihau costau cynhyrchu. Gyda thechnoleg arloesol, mae'n grymuso uwchraddio gweithgynhyrchu trwm ac yn cydweithio â chi i ddechrau'r cyfnod newydd o gynhyrchu effeithlon a hyblyg.
